| मॉड्यूल | विवरण |
| ब्वाय |
- व्यासः 5 मीटर -ऊंचाईः 9 मीटर -वजनः 14.5 टन -नेट फ्लोयैंसिटी: 10.5 टन -संरचनाः कई कैबिनेट - सामग्री: पीई, कार्बन स्टील, स्टेनलेस स्टील |
| लंगर लगाने की प्रणाली |
-पानी की गहराईः >5 मीटर -अँकरः सीमेंट ब्लॉक और/या लंगर लंगर लगाना: एक बिंदु लंगर लगाना - गहरे पानी की गहराई सहित साइट-विशिष्ट आवश्यकताओं के अनुरूप समायोज्य - बहु लंगर प्रणाली भी उपलब्ध है |
| नियंत्रण प्रणाली |
औद्योगिक पीएलसी - या बीए के एम्बेडेड नियंत्रक |
| लिडार |
- लिडार:Dलिडार(डिफ़ॉल्ट) (विंडक्यूब अपतटीय संस्करण; ZX 300M, Movelaser B300M) |
| विद्युत आपूर्ति |
-बैटरी क्षमताः कुल 60kwh कई समूहों में; - पवन टरबाइनः 2×350W; - सौर पैनलः 1600W, कई समूह; - ईंधन सेलः 2x110W 224L ईंधन के साथ ((वैकल्पिक) |
| नेविगेशन प्रणाली |
-एआईएस × 1 -रडार परावर्तक × 2 -आईएएलए के अनुरूप नेविगेशन लाइट1×-1 दोहरी नेविगेशन लाइट का समर्थन लेकिन स्थानीय प्राधिकरण की आवश्यकता को पूरा करने की आवश्यकता है |
| पोजिशनिंग सिस्टम |
- दिशाएंः 0-360° दिशा सटीकताः 0.09° (2 मीटर आधार रेखा) -स्थिति सटीकताः 0.5 मीटर (क्षैतिज, एसबीएएस मोड) |
| गति संवेदक | -जीएनएसएस-आईएनएस सेंसर×2 या जीएनएसएस-आईएनएस सेंसर×1 और एमआरयू सेंसर×1 |
| संचार प्रणाली |
-एसएटी मॉड्यूलः इरिडियम एसबीडी×1, अन्य ब्रॉडबैंड एसएटी डेटा मॉड्यूल (वैकल्पिक); -मोबाइल नेटवर्कः 2G/3G/4G×1; 2.4G/5G वाई-फाई×2; स्थानीय ईथरनेट कनेक्शन |
| डेटा अधिग्रहण |
दोहरी औद्योगिक पीसी -इंटरफेस: सीरियल×6, ईथरनेट×2 |
|
हाइड्रोलॉजिकल सेंसर (वैकल्पिक) |
- डोपलर करंट सेंसर - तरंग सेंसर और पानी की गहराई सेंसर - पानी की लवणता और तापमान सेंसर |

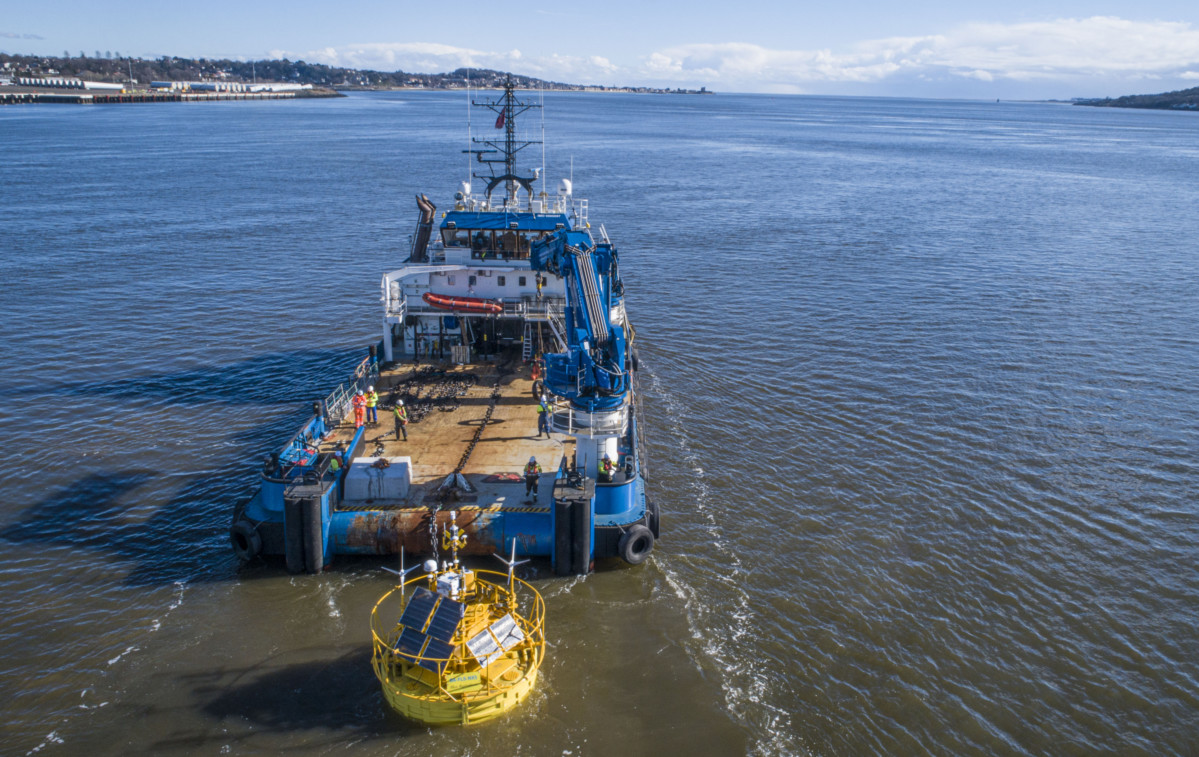

महासागर में मानव गतिविधियों की बढ़ती आवृत्ति के साथ, समुद्री जानवरों की रक्षा करना तेजी से महत्वपूर्ण हो गया है।हमारी तैरती हुई लीडार प्रणाली को समुद्री पक्षियों/नमस्कों और स्तनधारियों की निगरानी के लिए संबंधित रिकॉर्डर से लैस किया जा सकता है.
ए.पक्षीध्वनि रिकॉर्डर के साथ निगरानी
वन्यजीवों में पक्षियों की निगरानी करने के कई तरीके हैं, SONG METER SM4 ध्वनिक रिकॉर्डर एक सिद्ध उद्योग मानक वन्यजीव ऑडियो रिकॉर्डिंग उपकरण है,विशेष रूप से जंगली में पक्षियों और अन्य आवाज जानवरों के गुणवत्ता ध्वनि रिकॉर्डिंग प्रदान करने के लिए इंजीनियर.
यह पक्षी ध्वनिकी रिकॉर्डर अधिकतम पहचान और वफादारी के साथ उच्च गुणवत्ता वाली रिकॉर्डिंग प्रदान करता है।SM4 में दूसरी पीढ़ी के दो अंतर्निहित माइक्रोफ़ोन हैं जो पक्षियों और गायों की आवाजों की उच्च गुणवत्ता वाली रिकॉर्डिंग बनाते हैं. कम शोर वाले माइक्रोफ़ोन में बेहतर सिग्नल-टू-शोर अनुपात होता है ताकि आप अधिक वन्यजीव ध्वनियों को कैप्चर कर सकें जो आपके लिए मायने रखती हैं.और यह उपकरण तैरते हुए LiDAR प्रणाली पर स्थापित करने के लिए काफी हल्का और छोटा है.
विनिर्देश
| रिकॉर्डिंग तकनीक | दो-चैनल, 16-बिट पीसीएम.वेव फ़ाइलें या संपीड़ित.w4v फ़ाइलें |
| रिकॉर्डिंग बैंडविड्थ | 20 हर्ट्ज - 48 kHz |
| नमूना दरें |
रिकॉर्डर एक या दो पर प्रति सेकंड नमूनों में निम्नलिखित नमूना दर का समर्थन करता है चैनलः 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000 |
| अंतर्निहित माइक्रोफोन |
दिशात्मक विशेषता: सर्वदिशात्मक l संवेदनशीलताः -35 डीबी +/- 4 डीबी 1 केएचजेड पर (0 डीबी = 1 वी/पीए) l संकेत से शोर अनुपातः 80 dB 1kHz पर (1 Pa, A भारित नेटवर्क) l अधिकतम इनपुट ध्वनि स्तरः 122 डीबी एसपीएल प्रकार। |
| संलग्नक पर्यावरण संरक्षण | पूरी तरह से मौसम प्रतिरोधी |
| परिचालन तापमान | -4°F से +185°F या -20°C से 85°C |
ए.अल्ट्रासोनिक रिकॉर्डर के साथ चमगादड़ों की निगरानी
SONG METER SM4BAT FS अल्ट्रासोनिक रिकॉर्डर उद्योग का अग्रणी चमगादड़ डिटेक्टर और रिकॉर्डर है। इसे विशेष रूप से गुणवत्ता वाले अल्ट्रासोनिक चमगादड़ रिकॉर्डिंग को कैप्चर करने के लिए इंजीनियर किया गया है।
विनिर्देश
| रिकॉर्डिंग तकनीक |
सिंगल-चैनल SM4BAT FS: 16-बिट PCM.wav फ़ाइलें या संपीड़ित.w4v फ़ाइलें SM4BAT ZC: शून्य पार |
| नमूना दरें |
पूर्ण स्पेक्ट्रम, एकल चैनल; 192kHz, 256kHz, 384kHz, 500kHz |
| संलग्नक पर्यावरण संरक्षण | पूरी तरह से मौसम प्रतिरोधी |
| परिचालन तापमान | -4° से 185° F / -20°C से 85°C |
ए.समुद्री स्तनधारियों की निगरानीपानी के नीचे ध्वनिक अधिग्रहण उपकरण के साथ
हमारे तैरते हुए LiDAR एक पानी के नीचे ध्वनिक अधिग्रहण उपकरण, डिजिटल हाइड TP-1 के साथ सुसज्जित किया जा सकता है यह रिमोट भंडारण, प्रसंस्करण,और/या दृश्यताइस उपकरण में आंतरिक प्रसंस्करण क्षमताएं हैं जो वैकल्पिक रूप से स्पेक्ट्रल विश्लेषण जैसे परिणामों को स्ट्रीम करने की अनुमति देती हैं।टीपी-1 हाइड्रोफोन निगरानी बोय या पहले से मौजूद प्रणालियों में एकीकृत करने के लिए आदर्श है, या इसे सीधे कंप्यूटर से जोड़ा जा सकता है।
विशेषताएं
इस डिजिटल हाइड्रोफोन में एक प्री-एम्पलीफायर है जो एक प्रोग्राम करने योग्य लाभ एम्पलीफायर (पीजीए) के साथ संयुक्त है जिसमें 7 अलग-अलग लाभ हैं,अपेक्षित आने वाले संकेतों के अनुसार समग्र संवेदनशीलता के अनुकूल समायोजन के लिएउपकरण एक एनालॉग-टू-डिजिटल कन्वर्टर से लैस है जिसमें 24 बिट्स पर प्रति सेकंड 312500 नमूने तक की चयन योग्य नमूना दरों की एक विस्तृत श्रृंखला है।टीपी-1 एक टेलीमेट्री आधारित हाइड्रोफोन है जिसमें 10/100 एमबीआईटी/एस ईथरनेट इंटरफ़ेस है, जो वास्तविक समय में डेटा स्ट्रीमिंग के लिए कंप्यूटर या वायर्ड या वायरलेस नेटवर्क से सीधे कनेक्शन की अनुमति देता है जो स्टोरेज, प्रसंस्करण के लिए ध्वनिक डेटा को संभाल सकता है,और/ या विज़ुअलाइज़ेशनविद्युत आपूर्ति और दो तरफ़ा संचार के लिए एक पावर/ईथरनेट केबल की आपूर्ति की जा सकती है।
टीपी-1 डिजिटल हाइड्रोफोन में आंतरिक प्रसंस्करण क्षमताएं हैं, जहां एफएफटी आधारित डेटा विश्लेषण किया जा सकता है
और परिणाम कम गति वाले सीरियल लिंक के माध्यम से उपलब्ध कराए जा सकते हैं।
इसमें चयन योग्य नमूनाकरण आवृत्तियों, प्रोग्रामेबल संवेदनशीलता और ध्वनिक डेटा सहित विभिन्न विन्यास हैं
प्रसंस्करण मोड।
विनिर्देश
| नमूना आवृत्ति | 36.3, 67.8, 78.1, 119.8, 180.2, 156.3, 312.5 ksps (चयन योग्य) |
| नमूना संकल्प | 24 बिट्स |
| प्रयोग करने योग्य ध्वनिक बैंड | 1 हर्ट्ज से 150 kHz तक |
| संवेदनशीलता प्राप्त करें | -165 से -129 डीबी रे 1 वी/यूपीए 80 केएचजेड पर (1x लाभ) |
| प्रोग्राम करने योग्य लाभ प्रवर्धक | 1x, 2x, 4x, 8x, 16x, 32x, 64x |
| इनपुट ध्वनि दबाव स्तर सीमा | 200 डीबी रे 1 यूपीए तक |
| विद्युत आपूर्ति | 12 से 24 वीडीसी |
| ऑपरेशन गहराई | 100 मीटर तक |
| केस का आयाम | 60 x 310 मिमी (व्यास x लंबाई) |
| मामले की सामग्री | डेल्रिन |
| वजन | 0.5 किलो (पानी में), 1 किलो (हवा में) |
| ऑपरेशन तापमान सीमा | 0 से 40 °C |
खराब मौसम के लिए प्रवण स्थानों में पवन संयंत्रों के निर्माण और संचालन के जोखिमों के बावजूद, चीन के कई अपतटीय पवन संयंत्र उच्च जोखिम वाले क्षेत्रों में विकसित किए गए हैं।फिर भी तूफान और अन्य चरम घटनाएं उचित तैयारी के बिना हवा और महासागर के माप अभियानों के लिए जबरदस्त चुनौतियां पैदा कर सकती हैं. चीन में बाजार के नेता के रूप में, ब्लू आकांक्षाओं के फ्लोटिंग लिडर प्रणाली ठीक इन चुनौतियों को संबोधित करने के लिए बनाया गया है. प्रणाली सभी मुख्य घटकों के लिए बैकअप एकीकृत,सौर पैनलों और पवन टरबाइनों से बिजली के पूरक के लिए ईंधन सेलइसके अतिरिक्त सुरक्षा के लिए, इसके पतवार में एक बड़ा काउंटरवेट और अवशिष्ट तैरने की क्षमता भी शामिल है जो पलटने या डूबने के जोखिम को कम करती है।तूफान के प्रति वास्तव में मजबूत लचीलापन केवल मजबूत संरचनात्मक डिजाइन से ही आ सकता है, रिडंडेंट सिस्टम डिजाइन, और परिश्रम से परिचालन समर्थन।
चाबा टाइफून केस स्टडी
1 जुलाई, 2022 को टाइफून चाबा दक्षिण चीन सागर में अपतटीय पवन संयंत्र के विकास के लिए एक संभावित साइट से गुजरा।साइट एक उद्योग मानक ZX 300M लिडर ब्लू आकांक्षाओं FLiDAR में एकीकृत का उपयोग कर एक हवा माप अभियान के बीच में था.
चक्रवात चाबा दक्षिण से उत्पन्न हुआ और गुआंग्डोंग प्रांत में लैंडफॉल करने से पहले कई दिनों तक उत्तर-पश्चिम की ओर बढ़ता रहा। चाबा ने लगभग 140 किमी / घंटा की अधिकतम निरंतर हवा की गति लाई,अधिकतम 170 किमी/घंटा की हवाइन चरम परिस्थितियों के बावजूद, हमारी इकाई प्रभावी ढंग से काम करना जारी रखती हैसभी माप ऊंचाइयों के लिए 100% डेटा उपलब्धता प्राप्त करना, तीसरे अवसर पर इस तैरते हुए लिडर प्रणाली ने तूफान की स्थिति के बीच बिना किसी समस्या के काम करना जारी रखा।
हम इस दस्तावेज में अपने ग्राहकों या अपने ग्राहकों द्वारा नामित तीसरे पक्षों की उन रिपोर्टों का सारांश शामिल करना चाहते हैं जो हमारे डेटा सटीकता और डेटा उपलब्धता के दावों का समर्थन करते हैं।
मुख्य परिणामों का सारांश नीचे दिया गया है।
| ग्राहक | परियोजना का नाम | ब्वाय औरलिडरमॉडल | संदर्भ | रिपोर्ट जारी करने वाला | समय | मुख्य निष्कर्ष |
| नीली आकांक्षाएँ |
कार्बन ट्रस्ट ओडब्ल्यूए रोडमैप चरण 2 सत्यापन (डंडी, स्कॉटलैंड) |
BA-FLS-NX5, ZX 300M x 1; विंडक्यूब ऑफशोर V2 x1
|
अपतटीय मेट मास्ट इंच केप
|
यूनाइटेड किंगडम से ओल्डबाम सर्विसेज (3rd-party certifier) । डीएनवी अंतिम रिपोर्ट की समीक्षा करेगा |
2023.3 - 20239 |
विंडक्यूब के लिए चरण 2 की अंतरिम मूल्यांकन रिपोर्टः अवधि: 77 दिन;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >99.2% डेटा की सटीकता ((हवा की गति): >2m/s: R2> 0.991, ढलानः 0.995~1.001 4~16 मीटर/सेकेंड: R2> 0.985, ढलानः 0.988~1.001 डेटा सटीकता ((हवा की दिशा): 91m: R2>0.998, ढलान: 1.003, 101 मीटर: आर2>0.998, ढलान: 1.003, 111m:R2>0.998, ढलान: 1.003, |
| चीन तीन ग्रोव्स |
यांगजियांग, गुआंग्डोंग |
BA-FLS-NX5, ZX 300M |
अपतटीय मेट मास्ट |
नीला एस्पाइरेशन्स |
2021 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >99.98% डेटा की सटीकता ((हवा की गति): >2m/s: R2> 0.9959, ढलानः 0.9964~1.0096 4~16 मीटर/सेकेंड: R2> 0.9921, ढलानः 0.9986~1.0122 डेटा सटीकता ((हवा की दिशा): 50 मीटर: आर2 >0.9987, ढलान: 1.0125, ऑफसेटः-1.9075 100 मीटर: आर2 >0.9986, ढलान: 1.0198, ऑफसेटः-1.4955 |
| चीन तीन ग्रोव्स |
यांगजियांग, गुआंग्डोंग |
BA-FLS-NX5, मोला B300M |
अपतटीय मेट मास्ट |
शंघाई संस्थान |
2022 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >98.5% डेटा की सटीकता(हवा की गति): >2m/s: R2 > 0.99, ढलानः 1.00~1.01 4~16 मीटर/सेकेंडः आर2 > 0.99, ढलानः 1.00~1.02 डेटा की सटीकता(हवा की दिशा): R2 > 097, ढलान: 1.03, ऑफसेटः -1.3 |
| नीली आकांक्षाएँ |
प्रोटोटाइप सत्यापन, झौशान, तट के निकट |
बीए-एफएलएस-2.4, ZX 300M |
स्थिर ZX 300M |
डीएनवीजीएल | 2019 |
अवधि:एक माह;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >97% डेटा की सटीकता(हवा की गति): >2m/s: R2 > 0.994, ढलानः 0.994~1.003 डेटा की सटीकता(हवा की दिशा): R2 > 0999, ढलानः 0.998-1.002, ऑफसेटः -0.83 ~ 0.04 |
| हुअरुन |
कंगनान, झेजियांग |
BA-FLS-NX5, ZX 300M |
अपतटीय मेट मास्ट |
हुअरुन | 2020 |
अवधि:एक माह;प्रणालीउपलब्धता:१००% डेटाउपलब्धता: 120 मीटर को छोड़कर सभी माप ऊंचाइयों के लिए >96.24% (नोटः 91.31%, कई धुंधले दिन) डेटा की सटीकता(हवा की गति): >2m/s: R2 > 0.9918, ढलानः 0.9889~1.0283 4~16 मीटर/सेकेंडः आर2 > 0.9851, ढलानः 0.9851~0.9938 डेटा की सटीकता(हवा की दिशा): R2 > 09981, ढलानः 0.9826~0.9961, ऑफसेटः -0.758~1.4559 |
|
शंघाई संस्थान |
Nanhui, शंघाई |
BA-FLS-NX5, ZX 300M |
तय प्लेटफार्म ZX 300 |
नीला आकांक्षाएँ |
2020 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता:सभी माप ऊंचाइयों के लिए >99.7% डेटा की सटीकता(हवा की गति, >2m/s और 4~16m/s): R2 > 0.97, ढलानः 0.98~1.02 नोटः प्लेटफार्म लिडार में हवा की दिशा के साथ घातक समस्या है इसलिए हवा की दिशा की तुलना नहीं की गई है |
|
शक्ति चीन |
शांतू |
BA4.1S, ZX 300M |
2020 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >99.0% |
