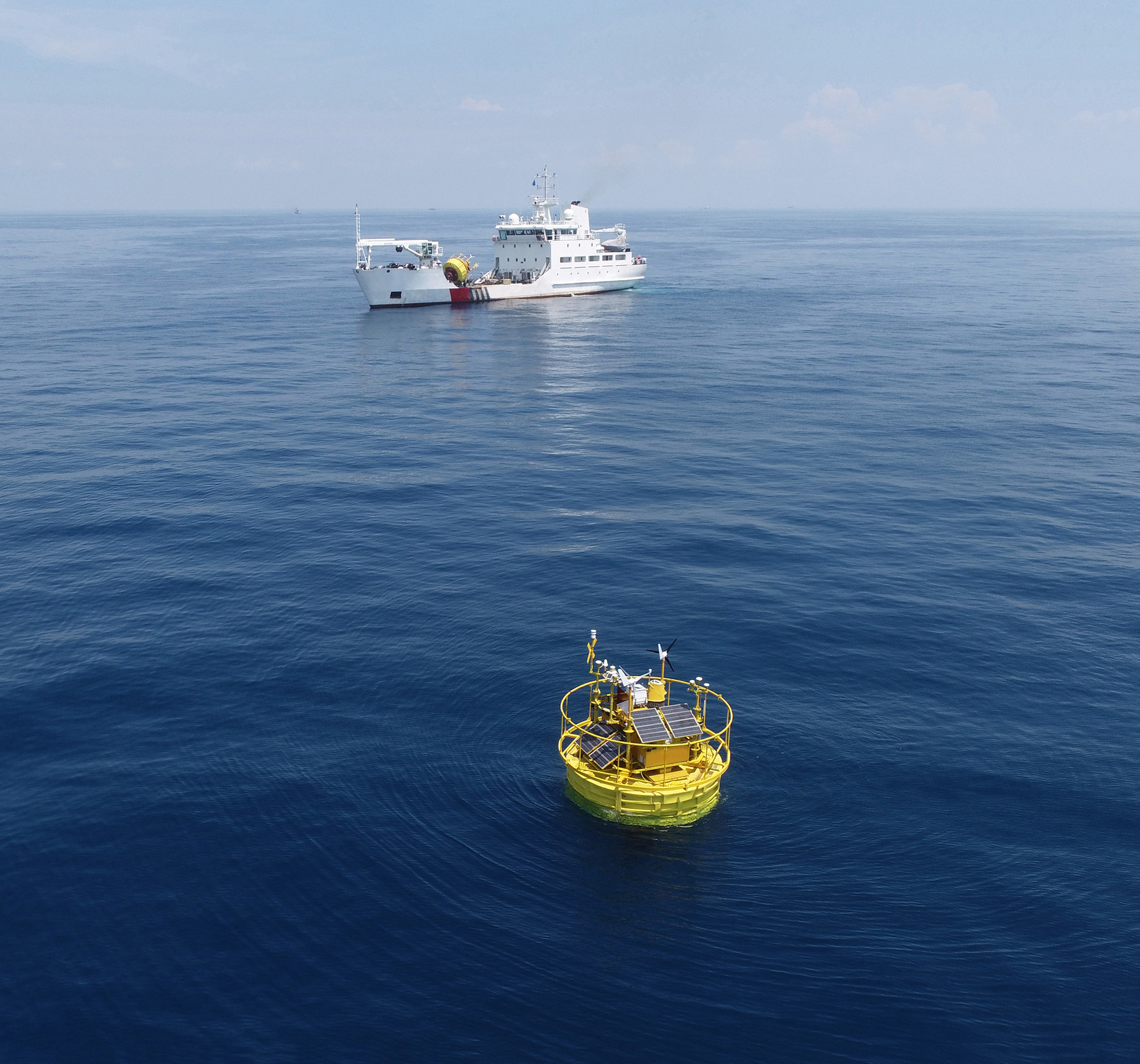

विश्वसनीयता किसी भी फ्लोटिंग लिडार प्रणाली की सबसे महत्वपूर्ण विशेषता है और ब्लू एस्पिरेशन के डिजाइन दर्शन का एक मुख्य सिद्धांत है।दूरसंचार उद्योग से डिजाइन सिद्धांतों में हमारी टीम की विशेषज्ञता पर आधारित, प्रणाली अपने प्रमुख घटकों में अतिरेक पर जोर देती है। विफलता पथों को मॉडल करने और विफलता के एकल बिंदुओं को समाप्त करने के लिए सिमुलेशन का उपयोग करके वाणिज्यिक मॉडल को भी पुनरावर्ती रूप से डिज़ाइन किया गया था।इन सिद्धांतों को फ्लोटिंग लिडार प्रणाली में कैसे शामिल किया गया है, इसके प्रमुख उदाहरणों में शामिल हैंः:
चूंकि लैंडिंग की गति हवा की दिशा और हवा की गति के माप को प्रभावित करती है, इसलिए ब्लू एस्पिरेशंस प्रणाली में उच्च रिज़ॉल्यूशन पिच और रोल डेटा प्राप्त करने के लिए एक गति सेंसर है।और दिशा और DGPS सेंसर सटीक दिशा जानकारी प्राप्त करने के लिएहमारे पेटेंट किए गए एल्गोरिथ्म का उपयोग एक प्रक्षेपण विधि द्वारा किया जाता है, जो हवा की गति के डेटा को उचित क्षैतिज विमान में सुधारता है।दिशा सेंसर के सही उत्तर से LiDAR स्थापना कोण के ऑफसेट की गणना करके, यह प्रणाली भी एकत्रित हवा की दिशा के आंकड़ों को सही कोण में परिवर्तित करने में सक्षम है।
| मॉड्यूल | विवरण |
| ब्वाय |
- व्यासः 5 मीटर -ऊंचाईः 9 मीटर -वजनः 14.5 टन -नेट फ्लोयैंसिटी: 10.5 टन -संरचनाः कई कैबिनेट - सामग्री: पीई, कार्बन स्टील, स्टेनलेस स्टील |
| लंगर लगाने की प्रणाली |
-पानी की गहराईः >5 मीटर -अँकरः सीमेंट ब्लॉक और/या लंगर लंगर लगाना: एक बिंदु लंगर लगाना - गहरे पानी की गहराई सहित साइट-विशिष्ट आवश्यकताओं के अनुरूप समायोज्य - बहु लंगर प्रणाली भी उपलब्ध है |
| नियंत्रण प्रणाली |
औद्योगिक पीएलसी - या बीए के एम्बेडेड नियंत्रक |
| लिडार |
- लिडार:Dलिडार(डिफ़ॉल्ट) (विंडक्यूब अपतटीय संस्करण; ZX 300M, Movelaser B300M) |
| विद्युत आपूर्ति |
-बैटरी क्षमताः कुल 60kwh कई समूहों में; - पवन टरबाइनः 2×350W; - सौर पैनलः 1600W, कई समूह; - ईंधन सेलः 2x110W 224L ईंधन के साथ |
| नेविगेशन प्रणाली |
-एआईएस × 1 -रडार परावर्तक × 2 -आईएएलए के अनुरूप नेविगेशन लाइट1×-1 दोहरी नेविगेशन लाइट का समर्थन लेकिन स्थानीय प्राधिकरण की आवश्यकता को पूरा करने की आवश्यकता है |
| पोजिशनिंग सिस्टम |
- दिशाएंः 0-360° दिशा सटीकताः 0.09° (2 मीटर आधार रेखा) -स्थिति सटीकताः 0.5 मीटर (क्षैतिज, एसबीएएस मोड) |
| गति संवेदक | -जीएनएसएस-आईएनएस सेंसर×2 या जीएनएसएस-आईएनएस सेंसर×1 और एमआरयू सेंसर×1 |
| संचार प्रणाली |
-एसएटी मॉड्यूलः इरिडियम एसबीडी×1, अन्य ब्रॉडबैंड एसएटी डेटा मॉड्यूल (वैकल्पिक); -मोबाइल नेटवर्कः 2G/3G/4G×1; 2.4G/5G वाई-फाई×2; स्थानीय ईथरनेट कनेक्शन |
| डेटा अधिग्रहण |
दोहरी औद्योगिक पीसी -इंटरफेस: सीरियल×6, ईथरनेट×2 |
|
हाइड्रोलॉजिकल सेंसर (वैकल्पिक) |
- डोपलर करंट सेंसर - तरंग सेंसर और पानी की गहराई सेंसर - पानी की लवणता और तापमान सेंसर |
खराब मौसम के लिए प्रवण स्थानों में पवन संयंत्रों के निर्माण और संचालन के जोखिमों के बावजूद, चीन के कई अपतटीय पवन संयंत्र उच्च जोखिम वाले क्षेत्रों में विकसित किए गए हैं।फिर भी तूफान और अन्य चरम घटनाएं उचित तैयारी के बिना हवा और महासागर के माप अभियानों के लिए जबरदस्त चुनौतियां पैदा कर सकती हैं. चीन में बाजार के नेता के रूप में, ब्लू आकांक्षाओं के फ्लोटिंग लिडर प्रणाली ठीक इन चुनौतियों को संबोधित करने के लिए बनाया गया है. प्रणाली सभी मुख्य घटकों के लिए बैकअप एकीकृत,सौर पैनलों और पवन टरबाइनों से बिजली के पूरक के लिए ईंधन सेलइसके अतिरिक्त सुरक्षा के लिए, इसके पतवार में एक बड़ा काउंटरवेट और अवशिष्ट तैरने की क्षमता भी शामिल है जो पलटने या डूबने के जोखिम को कम करती है।तूफान के प्रति वास्तव में मजबूत लचीलापन केवल मजबूत संरचनात्मक डिजाइन से ही आ सकता है, रिडंडेंट सिस्टम डिजाइन, और परिश्रम से परिचालन समर्थन।
चाबा टाइफून केस स्टडी
1 जुलाई, 2022 को टाइफून चाबा दक्षिण चीन सागर में अपतटीय पवन संयंत्र के विकास के लिए एक संभावित साइट से गुजरा।साइट एक उद्योग मानक ZX 300M Lidar ब्लू आकांक्षाओं FLS में एकीकृत का उपयोग कर एक हवा माप अभियान के बीच में था.
चक्रवात चाबा दक्षिण से उत्पन्न हुआ और गुआंग्डोंग प्रांत में लैंडफॉल करने से पहले कई दिनों तक उत्तर-पश्चिम की ओर बढ़ता रहा। चाबा ने लगभग 140 किमी / घंटा की अधिकतम निरंतर हवा की गति लाई,अधिकतम 170 किमी/घंटा की हवाइन चरम परिस्थितियों के बावजूद, हमारी इकाई प्रभावी ढंग से काम करना जारी रखती हैसभी माप ऊंचाइयों के लिए 100% डेटा उपलब्धता प्राप्त करना, तीसरे अवसर पर इस तैरते हुए लिडर प्रणाली ने तूफान की स्थिति के बीच बिना किसी समस्या के काम करना जारी रखा।
हम इस दस्तावेज में अपने ग्राहकों या अपने ग्राहकों द्वारा नामित तीसरे पक्षों की उन रिपोर्टों का सारांश शामिल करना चाहते हैं जो हमारे डेटा सटीकता और डेटा उपलब्धता के दावों का समर्थन करते हैं।
मुख्य परिणामों का सारांश नीचे दिया गया है।
| ग्राहक | परियोजना का नाम | ब्वाय औरलिडरमॉडल | संदर्भ | रिपोर्ट जारी करने वाला | समय | मुख्य निष्कर्ष |
| नीली आकांक्षाएँ |
कार्बन ट्रस्ट ओडब्ल्यूए रोडमैप चरण 2 सत्यापन (डंडी, स्कॉटलैंड) |
BA-FLS-NX5, ZX 300M x 1; विंडक्यूब ऑफशोर V2 x1
|
अपतटीय मेट मास्ट इंच केप
|
यूनाइटेड किंगडम से ओल्डबाम सर्विसेज (3rd-party certifier) । डीएनवी अंतिम रिपोर्ट की समीक्षा करेगा |
2023.3 - 20239 |
विंडक्यूब के लिए चरण 2 की अंतरिम मूल्यांकन रिपोर्टः अवधि: 77 दिन;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >99.2% डेटा की सटीकता ((हवा की गति): >2m/s: R2> 0.991, ढलानः 0.995~1.001 4~16 मीटर/सेकेंड: R2> 0.985, ढलानः 0.988~1.001 डेटा सटीकता ((हवा की दिशा): 91m: R2>0.998, ढलान: 1.003, 101 मीटर: आर2>0.998, ढलान: 1.003, 111m:R2>0.998, ढलान: 1.003, |
| चीन तीन ग्रोव्स |
यांगजियांग, गुआंग्डोंग |
BA-FLS-NX5, ZX 300M |
अपतटीय मेट मास्ट |
नीला एस्पाइरेशन्स |
2021 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >99.98% डेटा की सटीकता ((हवा की गति): >2m/s: R2> 0.9959, ढलानः 0.9964~1.0096 4~16 मीटर/सेकेंड: R2> 0.9921, ढलानः 0.9986~1.0122 डेटा सटीकता ((हवा की दिशा): 50 मीटर: आर2 >0.9987, ढलान: 1.0125, ऑफसेटः-1.9075 100 मीटर: आर2 >0.9986, ढलान: 1.0198, ऑफसेटः-1.4955 |
| चीन तीन ग्रोव्स |
यांगजियांग, गुआंग्डोंग |
BA-FLS-NX5, मोला B300M |
अपतटीय मेट मास्ट |
शंघाई संस्थान |
2022 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >98.5% डेटा की सटीकता(हवा की गति): >2m/s: R2 > 0.99, ढलानः 1.00~1.01 4~16 मीटर/सेकेंडः आर2 > 0.99, ढलानः 1.00~1.02 डेटा की सटीकता(हवा की दिशा): R2 > 097, ढलान: 1.03, ऑफसेटः -1.3 |
| नीली आकांक्षाएँ |
प्रोटोटाइप सत्यापन, झौशान, तट के निकट |
बीए-एफएलएस-2.4, ZX 300M |
स्थिर ZX 300M |
डीएनवीजीएल | 2019 |
अवधि:एक माह;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >97% डेटा की सटीकता(हवा की गति): >2m/s: R2 > 0.994, ढलानः 0.994~1.003 डेटा की सटीकता(हवा की दिशा): R2 > 0999, ढलानः 0.998-1.002, ऑफसेटः -0.83 ~ 0.04 |
| हुअरुन |
कंगनान, झेजियांग |
BA-FLS-NX5, ZX 300M |
अपतटीय मेट मास्ट |
हुअरुन | 2020 |
अवधि:एक माह;प्रणालीउपलब्धता:१००% डेटाउपलब्धता: 120 मीटर को छोड़कर सभी माप ऊंचाइयों के लिए >96.24% (नोटः 91.31%, कई धुंधले दिन) डेटा की सटीकता(हवा की गति): >2m/s: R2 > 0.9918, ढलानः 0.9889~1.0283 4~16 मीटर/सेकेंडः आर2 > 0.9851, ढलानः 0.9851~0.9938 डेटा की सटीकता(हवा की दिशा): R2 > 09981, ढलानः 0.9826~0.9961, ऑफसेटः -0.758~1.4559 |
|
शंघाई संस्थान |
Nanhui, शंघाई |
BA-FLS-NX5, ZX 300M |
तय प्लेटफार्म ZX 300 |
नीला आकांक्षाएँ |
2020 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता:सभी माप ऊंचाइयों के लिए >99.7% डेटा की सटीकता(हवा की गति, >2m/s और 4~16m/s): R2 > 0.97, ढलानः 0.98~1.02 नोटः प्लेटफार्म लिडार में हवा की दिशा के साथ घातक समस्या है इसलिए हवा की दिशा की तुलना नहीं की गई है |
|
शक्ति चीन |
शांतू |
BA4.1S, ZX 300M |
2020 |
अवधि: दो महीने;प्रणालीउपलब्धता: 100% डेटाउपलब्धता: सभी माप ऊंचाइयों के लिए >99.0% |
टर्बुलेंस तीव्रता (टीआई) अपतटीय पवन टरबाइन और नींव के लिए प्रमुख डिजाइन इनपुट में से एक है। turbulence correction is still one disputable field since normally the measured TI is higher due to the motion of the buoy under waves since the motion correction normally cannot remove all the motion effects to the 1-s wind speed dataहमने एफएलएस द्वारा मापी गई टीआई को वास्तविक स्तर पर सही करने के लिए एक सुधार एल्गोरिथ्म विकसित किया और 2021 में एक अपतटीय मीट मास्ट के साथ सुधार के बाद तुलना की।चार्ट और तालिका इस सुधार के परिणाम दिखाती है. हम डिफ़ॉल्ट रूप से डेटा सेवा के साथ टीआई को भी सही करेंगे.
| हवा की गति @ 50 मीटर | एफएलएस औसत टीआई कच्चा | एफएलएस औसत टीआई | मेट मास्ट औसत टीआई |
टीआई अंतर अनुपात, एफएलएस बनाम मेट मास्ट(%) |
टीआई अंतर, एफएलएस बनाम मेट मास्ट |
| [2,3] | 0.180492 | 0.112551 | 0.107520 | 4.68 | 0.005031 |
| [3,4] | 0.128281 | 0.078571 | 0.079221 | -0.82 | -0.00065 |
| [4,5] | 0.139076 | 0.078529 | 0.078367 | 0.21 | 0.000162 |
| [5,6] | 0.133846 | 0.069284 | 0.067774 | 2.23 | 0.00151 |
| [6,7] | 0.142129 | 0.078143 | 0.075735 | 3. 18 | 0.002408 |
| [7,8] | 0.145033 | 0.068586 | 0.066215 | 3.58 | 0.002371 |
| [8,9] | 0.153255 | 0.069925 | 0.066153 | 5.70 | 0.003772 |
| [9, 10] | 0.162506 | 0.064650 | 0.065711 | - एक।61 | -0.001061 |
| [ 10, 11] | 0.173643 | 0.066369 | 0.063559 | 4.42 | 0.00281 |
| [ 11, 12] | 0.180964 | 0.063365 | 0.063800 | -0.68 | -0.000435 |
| [ 12, 14] | 0.180442 | 0.066502 | 0.065880 | 0.94 | 0.000622 |
| [ 14, 16] | 0.198287 | 0.069350 | 0.073287 | - पांच।37 | -0.003937 |
| [ 16, 18] | 0.197597 | 0.080980 | 0.078003 | 3.82 | 0.002977 |
| [ 18,inf] | 0.194325 | 0.079881 | 0.078303 | 2.02 | 0.001578 |
ए.परिचय
नौ अपतटीय पवन विकासकर्ताओं के साथ साझेदारी में कार्बन ट्रस्ट ने अपतटीय पवन त्वरक (ओडब्ल्यूए) कार्यक्रम शुरू किया और 2014 की शुरुआत में,ओडब्ल्यूए ने वाणिज्यिक स्वीकृति के लिए अपना फ्लोटिंग लीडार रोडमैप जारी किया (ओडब्ल्यूए रोडमैप)ओडब्ल्यूए रोडमैप में उन आवश्यकताओं को रेखांकित किया गया है जिन्हें फ्लोटिंग लीडार सिस्टम को परिपक्वता के तीन अलग-अलग चरणों में से एक में शामिल होने के लिए पूरा करना चाहिएः
चरण I: आधार रेखा;
चरण II: पूर्व-व्यावसायिक; तथा
चरण III: वाणिज्यिक।
हालांकि, बीए एफएलएस वर्तमान में चरण I की आवश्यकताओं को पूरा करता है,बीए एफएलएस ने दोहरे लिडार से लैस एफएलएस के साथ 30 से अधिक अभियानों के लिए चरण III द्वारा आवश्यक उपलब्धता आवश्यकताओं को पूरा किया है.
चरण II और III में उच्च सटीकता और उपलब्धता की आवश्यकताएं शामिल हैं, साथ ही विश्वसनीय संदर्भों के खिलाफ कई सफल लंबी और छोटी सत्यापन अभियानों के साक्ष्य भी शामिल हैं।अपने ग्राहकों और भागीदारों को अधिक विश्वास प्रदान करने के प्रयास में, ब्लू आकांक्षाओं ने ओडब्ल्यूए रोडमैप के चरण II और चरण III वर्गीकरण को प्राप्त करने के लिए निम्नलिखित रणनीतिक रोडमैप तैयार किया है।
बी.ओडब्ल्यूए चरण IIऔर चरण IIIआवश्यकताएं
ओडब्ल्यूए रोडमैप के चरण II और चरण III के डेटा की उपलब्धता और सटीकता की आवश्यकताएं निम्नलिखित हैंः
उपलब्धता
| KPI | परिभाषा | स्वीकृति मानदंड | |
| सर्वोत्तम अभ्यास, चरण 3 | न्यूनतम चरण 2, केवल | ||
| एमएसए1M | मासिक प्रणाली उपलब्धता | ≥95% | ≥ 90% |
| ओएसएसीए | समग्र प्रणाली उपलब्धता | ≥97% | ≥95% |
| एमपीडीए1M | मासिक प्रसंस्करण के बाद उपलब्ध डेटा | ≥85% | ≥ 80% |
| ओपीडीएसीए | कुल मिलाकर प्रसंस्करण के बाद उपलब्ध डेटा | ≥ 90% | ≥85% |
सटीकता
| KPI | परिभाषा | स्वीकृति मानदंड | |
| सर्वोत्तम अभ्यास, चरण 3 | न्यूनतम चरण 2, केवल | ||
| एक्सएमडब्ल्यूएस | हवा की गति ️ ढलान | 0.98 102 | 0.97 103 |
| आर2एमडब्ल्यूएस | हवा की गति ️ निर्धारण गुणांक | >0.98 | > 0.97 |
| एमएमडब्ल्यूडी | हवा की दिशा ️ ढलान | 0.97 103 | 0.95 105 |
| बंदएमडब्ल्यूडी | औसत हवा की दिशा | < 5° | < 10° |
| आर2एमडब्ल्यूडी | हवा की दिशा ️ निर्धारण गुणांक | > 0.97 | > 0.95 |
OWA के अनुसार सभी चरण II और चरण III प्रणालियों के पास निम्नलिखित अवधि और आवृत्ति मानदंडों को पूरा करने वाले अभियान होने चाहिएः
| # | चरण 2 आवश्यकता विवरण | आवश्यक महीने | आवश्यक अभियानों की संख्या |
| 1 | एक निश्चित संदर्भ फ्रेम में भूमि पर LiDAR प्रदर्शन का सत्यापन | सभी पवन डिब्बों को भरने के लिए आवश्यक समय | 1 |
| 2 | गतिशील परिस्थितियों में अपतटीय में फ्लोटिंग लीडार प्रदर्शन का सत्यापन | 6 | 1 |
सी.वर्तमान स्थिति
ब्लू आकांक्षाओं ने मार्च 2023 की शुरुआत में स्कॉटलैंड में इंच केप मेट मास्ट के पास ओडब्ल्यूए चरण 2 सत्यापन किया।प्रणाली ने दोहरी LiDARs ((Windcube V2 अपतटीय संस्करण और ZX 300M) को एक साथ छह महीने से अधिक समय तक संचालित करने के बावजूद एक बहुत अच्छी स्वास्थ्य स्थिति बनाए रखी।स्टेज 2 प्रकार सत्यापन की मूल रिपोर्ट यूके के तृतीय-पक्ष प्रमाणनकर्ता ओल्डबाम सेवाओं द्वारा दी गई है।
मूल्यांकन की अवधि 10-03-2023 से 10-09-2023 (6 महीने) है।पवन घनसभी ऊंचाइयों पर LiDAR के डेटा की उपलब्धता समाप्त हो गई है98.77%, जबकिZXसमाप्त हो गया है96.31%.
और यहाँ दोनों LiDARs के लिए चरण 2 केपीआई के साथ तुलना डेटा परिणाम हैं.
सभी KPI स्टेज 2 बेस्ट प्रैक्टिस मानदंडों को पूरा करते हैं।
अंतिम रिपोर्ट की डीएनवी द्वारा भी समीक्षा की जाएगी।
डी.रोडमैपS तकटैग3
हम चरण 2 पर नहीं रुकेंगे, हम चरण 3 पर आगे बढ़ेंगे। ओडब्ल्यूए चरण 3 की आवश्यकताओं के अनुसार हम निम्नानुसार एक योजना तैयार करते हैं।
| चरण 3 के लिए प्रकार सत्यापन, वर्गीकरण और पूर्व-व्यावसायिक परियोजनाओं की आवश्यकताएं |
योजना और कार्यवाही |
| चरण 2 FL प्रकार सत्यापन | बीए-एफएलएस-एनएक्स5 की तुलना में इंच केप मेट मास्ट के लिए स्टेज 2 एफएल प्रकार सत्यापन (स्कॉटलैंड में चल रहा है) के लिए नंबर 1। 3 लंबे परीक्षणों में से 1 के रूप में गिना जा सकता है और वर्गीकरण परीक्षणों में गिना जा सकता है। |
|
FL इकाई सत्यापन (3 लंबे और 3 छोटे परीक्षण) |
तीन लम्बे परीक्षण ((वर्गीकरण परीक्षणों में गिना जा सकता है): 1बीए-एफएलएस-एनएक्स5 का नंबर 1 स्कॉटलैंड में इंच केप के साथ स्टेज 2 में चल रहा है। 2. बीए-एफएलएस-एनएक्स5 के नंबर 1 की तुलना अगले वर्ष में 3 महीने से अधिक समय के लिए नंबर 2 मेट मास्ट से की जाएगी। 3बीए-एफएलएस-एनएक्स5 के नंबर 2 की तुलना अगले वर्ष में 3 महीने से अधिक समय के लिए नंबर 2 मेट्रो मास्ट से की जाएगी। तीन छोटे परीक्षणः 4बीए-एफएलएस-एनएक्स5 के नंबर 3 को चीन के जियांगसू प्रांत में तैनात किया गया है और यूनिट सत्यापन के लघु परीक्षण के लिए प्रगति कर रहा है। 5.अन्य 2 लघु ट्रेल्स की तुलना 2 विशिष्ट वाणिज्यिक परियोजनाओं से पहले एक निश्चित प्लेटफॉर्म से की जाएगी ((एक महीने के लिए पूर्व-प्रमाणन) या हम सीधे इकाई सत्यापन के लिए 2 बीए-एफएलएस-एनएक्स 5 को तैनात करेंगे |
|
एफएल ऑफशोर वर्गीकरण (3 लम्बे पथ) |
ये सभी 3 FL इकाई सत्यापन लंबी निशान FL अपतटीय वर्गीकरण परीक्षणों में गिना जा सकता है। |
| प्रारंभिक व्यावसायिक परियोजना की स्थापना | हम वास्तव में चीन में 30 से अधिक वाणिज्यिक परियोजनाओं और 5 से अधिक परियोजनाओं है कि FLS 95% से अधिक डेटा उपलब्धता के साथ 1 वर्ष से अधिक चलाया गया है।हालांकि, हमें अभी भी OWA रोडमैप का पालन करने की आवश्यकता है ताकि इसे साबित करने के लिए तीसरे पक्ष के तहत पर्यवेक्षण किया जा सके। और हमें निम्नलिखित व्यावसायिक परियोजनाओं के लिए काम लेने के लिए DNV,UL या अन्य तीसरे पक्ष को मिलेगा। |
